球閥 蝶閥

執行器型號

3810L，3410L直行程系列

主要技術參數

電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC

防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄

環境溫度：-25～+70℃、環境濕度：≤95%

1

閥體

WCB

CF8

CF8M

CF3M

2

閥座、套筒

304

304

316

316L

3

閥芯

304

304

316

316L

4

導向套、并帽

304

304

316

316L

5

閥蓋

WCB

CF8

CF8M

CF3M

6

閥桿

304

304

316

316L

7

散熱片

304

304

316

316L

8

填料

PTFE/柔性石墨

9

彈簧

65Mn

304

316

316L

10

螺母

304

304

316

316L

項目

指標值

基本誤差%

配3810L±2.5；

回差%

配381L ±2.0；

死區%

1.0

始終點偏差%

電開

始點±2.5

終點±2.5

始點±2.5

終點±2.5

電關

始點

±2.5

終點

±2.5

額定行程偏差%

≤2.5

泄露量L/h

0.01%×閥額定容量

可調范圍R

30：1

 DN

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑 (mm)

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數KV

單座

11

17.6

27.5

44

69

110

176

275

440

630

1000

1600

籠式

9

15

23

35

59

95

148

236

355

568

885

1260

套筒

10

16

25

40

63

100

155

250

370

580

900

1300

額定行程

16

25

40

60

100

允許壓差(MPa)

單座

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.28

籠式

5.8

5.0

4.9

4.3

3.0

3.7

3.5

3.1

2.8

2,8

2.4

2.0

套筒

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

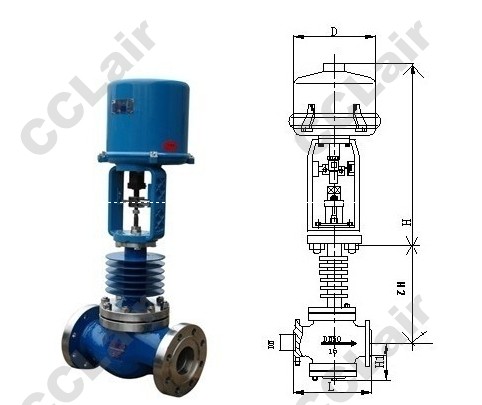

公稱通徑

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/25

184

200

222

254

276

298

352

410

451

550

640

880

PN40

197

200

235

267

292

317

368

425

473

640

760

910

PN64

200

210

251

286

311

337

394

440

508

670

810

950

H1

PN16/25

57.5

75

75

85.5

92.5

100

110

142.5

158

170

195

230

PN40

57.5

75

75

82.5

92.5

100

117.5

150

167.5

187.5

205

245

PN64

40

85

85

90

102.5

107.5

125

172.5

195

207.5

230

260

H2

396

428

428

436

415

464

507

690

840

632

725

882

H

373

495

495

495

700

700

700

725

725

725

725

725

D

177

177

177

177

182

182

182

182

182

218

218

218

R

225

225

225

225

257

257

257

310

310

310

310

310
