點擊圖片查看原圖QGBII-J32,QGBII-J40,QGBII-J50,QGBII-J63,QGBII-J80,QGBII-J100,QGBII-J125,QGBII-J160,QGBII-J200,增力氣缸
一、特點：
兩種均為ＱＧＢⅡ系列相同缸徑的氣缸串聯而成的雙活塞氣缸，兩活塞運動方向相同。
ＱＧＢⅡ－Ｊ系列為增力氣缸，前后兩活塞桿聯為一體，其桿端輸出力為單活塞推、拉力之和，拉力為單活塞拉力二倍。
此產品也可作為氣液阻尼氣缸應用。
ＱＧＢⅡ－Ｃ系列為三位氣缸前后兩活塞桿單獨分開。當前缸行程(Ｓ)大于后缸行程(Ｓ１)時，前端活塞桿頭有三個位置。
ＱＧＢⅡ－Ｊ Ｓ＝Ｓ１) 對ＱＧＢⅡ－Ｃ Ｓ＞Ｓ１。
適用前后法蘭(ＭＦ１、ＭＦ２)腳架(ＭＳ１)和單雙耳尾座(ＭＰ４、ＭＰ２)安裝形式，其安裝件與ＱＧＢⅡ相同。
二 、圖形符號：

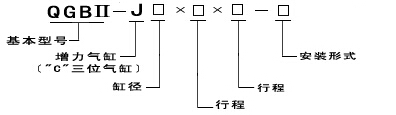

三、型號說明：
四、外形及安裝尺寸：
| 缸徑 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 |
| PL | 192 | 215 | 230 | 249 | 267 | 292 | 345 | 395 | 410 | 441 | 490 |
| N | 17 | 20 | 24 | 28 | 28 | 35 | 35 | 50 | 50 | 80 | 70 |
| EE | M8*1 | M10*1 | M10*1 | M14*1.5 | M14*1.5 | M18*1.5 | M18*1.5 | M22*1.5 | M22*1.5 | M27*2 | M33*2 |
| L | 72 | 80 | 85 | 91 | 93 | 103 | 120 | 135 | 135 | 141 | 155 |
五、示例
１、缸徑５０ｍｍ行程Ｓ為１００，Ｓ１為１００的后法蘭式增力氣缸
ＱＧＢⅡ－Ｊ５０×１００×１００－ＭＦ２
２、缸徑８０ｍｍ行程Ｓ為２００，Ｓ１為１００的單耳尾座式串聯氣缸
ＱＧＢⅡ－Ｃ８０×２００×１００－ＭＰ４ QGBII-J250,QGBII-J320,
