產品簡介
ISGD型立式低轉速離心泵系在ISG型基礎上參照IS型離心泵之性能參數，根據管道式離心泵的獨特結構組合設計而成，嚴格按照國際表準IS02858進行設計制造。
該產品采用國內水泵專家提供的最先進水力模型，高效節能，性能可靠，符合JB/T5305 8-93標準要求。
產品特點
ISGD型立式低轉速離心泵是在ISG 型立式離心泵基礎上配用低轉速電機，大幅度降低了運行噪音，成倍延長易損件使用壽命，最適用于空調循環及采暖循環和各種循環系統末端增壓。創新設計的立體式結構使其占地面積和占用空間更少，使用更方便。 產品用途
ISGD型立式低轉速離心泵：主要用于空調系統冷凍水，冷卻水循環及末端增壓，城市供熱系統局部或末端增壓循環，城市建筑消防系統局部恒壓及各種空調熱水鍋爐配套。
使用條件
ISGD型電機0.75KW以上泵系統最高工作壓力為1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa,泵靜壓試驗壓力為2.5Mpa,0.75KW以下泵系統最高工作壓力為0.8Mpa.
訂貨時請注明系統工作壓力,泵系統工作壓力大于1.6Mpa時, 應在訂貨時另行提出,以便在制造時泵的過流部分和聯接部分采用鑄鋼材料.
ISGD型永信泵介質為冷熱水或物理化學性質類似于水的液體,介質溫度不起過120℃

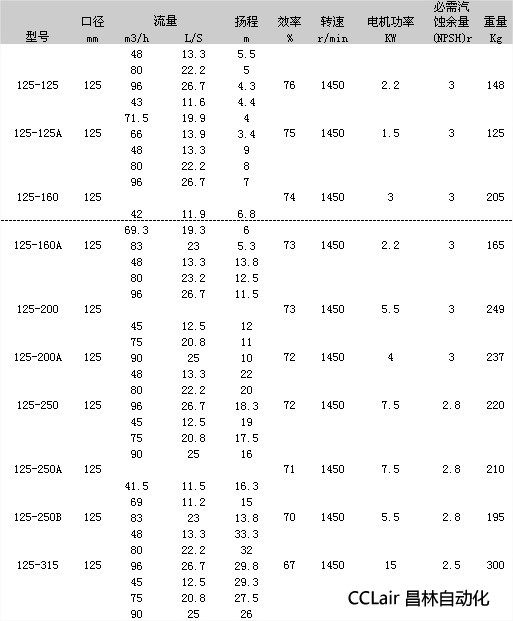

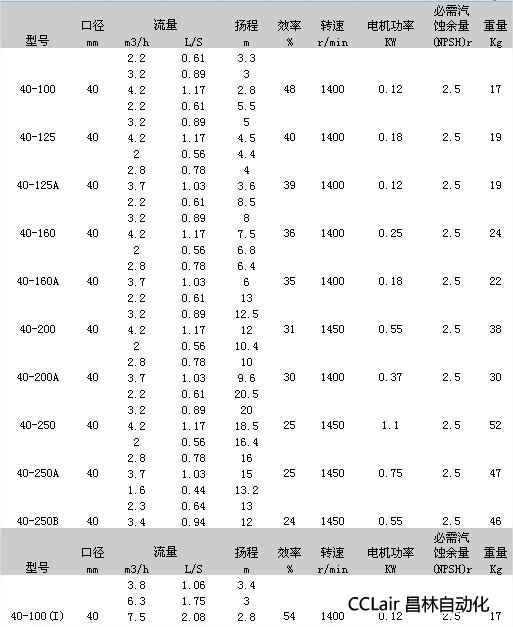

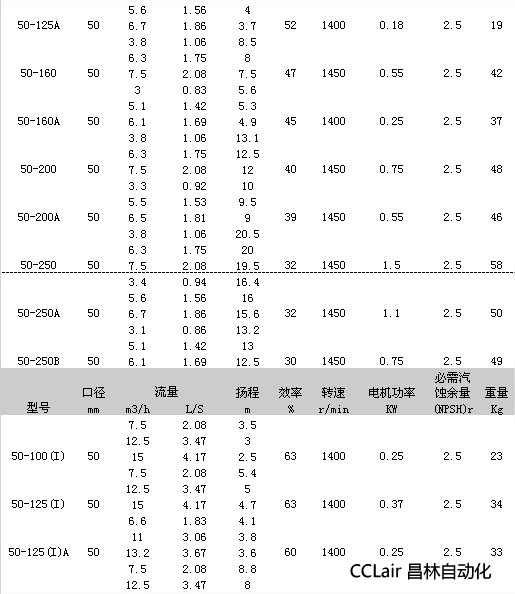

性能參數
易損件（機械密封）
|
電機功率
|
軸 承
|
機械密封
|
|
0.18KW、0.12KW
|
201
|
104-12
|
|
0.25KW、0.37KW
|
202
|
104-14
|
|
0.55KW、0.75KW、
|
109-18
|
|
|
1.1KW-2、1.1KW-4、 1.5KW、2.2KW-2
|
109-20
|
|
|
2.2KW-4、3KW、4KW、 5.5KW、7.5KW-2
|
109-25
|
|
|
7.5KW-4、11KW、15KW、 18.5KW-2、22KW-2
|
109-35
|
|
|
18.5KW-4、22KW-4、30KW、37KW、45KW、75KW-2、90KW-2
|
109-45
|
|
|
55KW、75KW-4、37KW-6
|
109-55
|
故障原因及排除方法
|
故障現象
|
可能產生的原因
|
排除方法
|
|
1、水泵不出水
|
a、進出口閥門未打開，進出管路阻塞，流道葉輪阻塞。
b、電機運行方向不對，電機缺相轉速很慢。 c、吸入管漏氣。 d、泵沒灌滿液體， 泵腔內有空氣。 e、進口供水不足， 吸程過高，底閥漏水。 f、 管路阻力過大，泵選型不當。 |
a、檢查，去除阻塞物
b、調整電機方向，堅固電機接線 c、擰緊各密封面，排除空氣 d、打開泵上蓋或打開排氣閥 排盡空氣 e、停機檢查、調整（并網自來水 管和帶吸程使用易出現此現象 f、 減少管路彎道，重新選泵。 |
|
2、水泵流量不足
|
a、先按1.原因檢查。
b、管道、泵流產葉輪部分阻塞、 水垢沉積、閥門開度不足 c、電壓偏低 d、葉輪磨損 |
a、先按1.排除
b、去除阻塞物 重新調整閥門開度。 c、 穩壓。 d、更換葉輪。 |
|
3、功率過大
|
a、超過額定流量使用。
b、吸程過高。 c、泵軸承磨損。 |
a、調節流量關小出口閥門。
b、降低 c、更換葉輪 |
|
4、雜音振動
|
a、管路支撐不穩。
b、液體混有氣體。 c、產生汽蝕。 d、軸承損壞。 e、 電機超載發熱運行。 |
a、穩固管路
b、提高吸入壓力、排氣 c、降低真空度 d、更換軸承 e、搞整按5。 |
|
5、電機發熱
|
a、流量過大、超載運行。
b、碰擦。 c、電機軸承損壞。 d、電壓不足。 |
a、關小出口閥。
b、檢查排除。 c、更換軸承。 d、穩壓。 |
|
6、水泵漏水
|
a、機械密封磨損。
b、泵體有砂孔或破裂。 c、密封面不平整。 d、安裝螺栓松懈。 |
a、更換。
b、焊補或更換。 c、修整。 d、堅固。 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
