LD1100,LD1100-A,LD1100-B,LD1100-C,LD1100-D,LD1100-E,LD1100-F,LD1100-H單回路數字顯示控制儀
產品簡介：
LD1100系列單回路數字顯示控制儀(簡易型)，傻瓜式操作,0.3級測量精度,7款外型尺寸,雙四位LED顯示，可支持熱電偶、熱電阻、電壓(可開方運算)、電流(可開方運算)及變送器輸入,適用溫度、壓力、流量、液位、濕度等工業過程量的監測。支持2路報警功能，支持1路變送輸出或支持采用標準MODBUS協議的RS485通訊接口，1路DC24V饋電輸出，輸入端、輸出端、電源端光電隔離，100-240V AC/DC或20-29V DC開關電源供電，標準卡入式安裝，工作環境溫度在0-50℃，且相對濕度5-85%RH無凝結。
產品特色
|
單路輸入，雙屏LED數碼顯示
|
|
具備33種信號輸入功能，可任意選擇輸入信號類型，測量精度為0.3%
|
|
熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃
|
|
具備上下限報警功能，帶LED報警燈指示
|
|
具有電壓、電流變送輸出信號可選
|
|
支持RS485串行接口，采用標準MODBUS RTU通訊協議
|
|
帶DC24V饋電輸出，為現場變送器配電
|
|
輸入、輸出、電源、通訊相互之間采用光電隔離技術
|
|
具備多種外形尺寸及樣式供用戶選擇
|

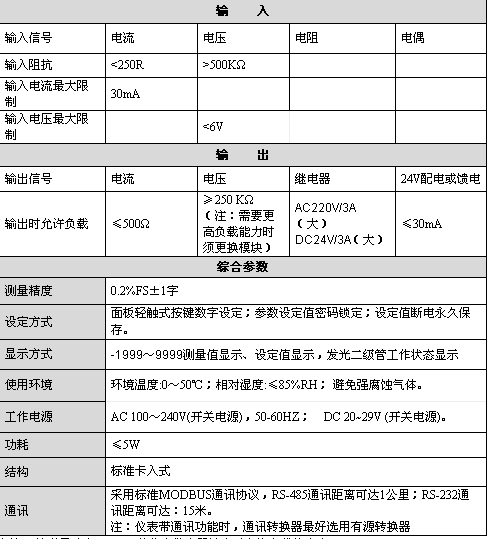

技術參數
品牌選型
|
LD1100□-□-□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦
|
|
①規格尺寸
|
②輸入分度號
|
|
代碼
|
寬*高*深
|
代碼
|
分度號（測量范圍）
|
|
A
B
C
D
E
F
H
|
160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
96*48*110mm（橫式）
48*96*110mm（豎式）
72*72*110mm（方式）
48*48*110mm（方式）
|
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
|
熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2（-200.0～600.0℃）
線性電阻0～500Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
內部保留
內部保留
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
內部保留
0～10V (-1999～9999)(不可切換)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換
|
|
③輸出（OUT）
|
|
代碼
|
輸出類型（負載電阻RL）
|
|
X
0
1
2
3
4
5
D1
|
無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
RS-485通迅接口（Modbus）
|
|
④報警（繼電器觸點輸出）
|
|
代碼
|
報警限數
|
|
X
1
2
|
無輸出
1限報警
2限報警
|
|
⑤饋電輸出
|
|
代碼
|
饋電輸出（輸出電壓）
|
|
X
P
|
無輸出
饋電輸出
如“P（24）”表示饋電輸出24V。
|
|
⑥供電電源
|
|
代碼
|
電壓范圍
|
|
A
D
|
AC/DC100～240V（AC/50-60Hz）
DC 20～29V
|
|
⑦備注
|
|
無備注可省略
|
|
|
備注：
|
