BTB725940-10,BTB725940-15,BTB725950-20,BTB725950-25,BTB725963-32,BTB725980-40,

BTB725980-50,BTB7259100-65,BTB7259125-80,BTB735980-50,BTB7359100-65,BTB3259125-80,

BTB735940-10,BTB735940-15,CCLAIR BTB735950-20,BTB735950-25,BTB735963-32,BTB735980-40,

規格說明：

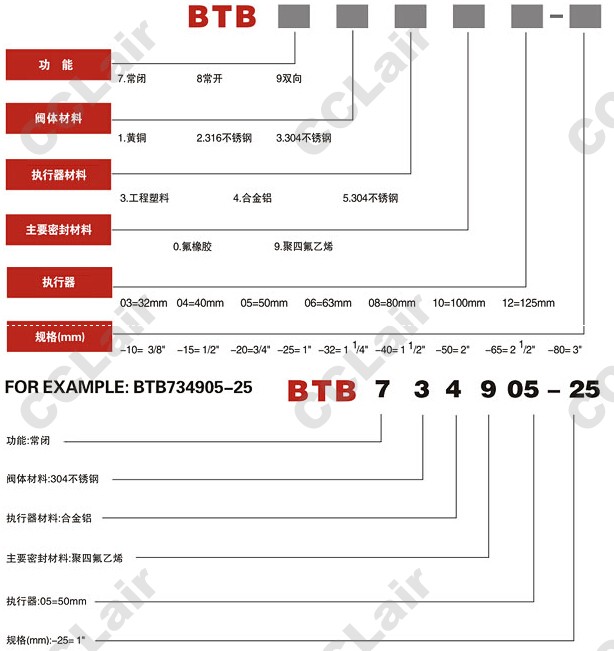

型號說明:

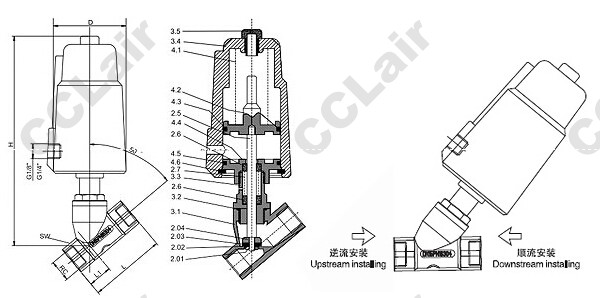

外形尺寸：

外形尺寸
DN	G	L	L1	SW	H	D	執行器
10	3/8"	55	17	21	155	51	40
15	1/2"	70	21	26.5	170	51	40
20	3/4"	76	23	32	185	62	50
25	1"	90	25	40	195	62	50
32	1-1/4"	116	32	50	235	76	63
40	1-1/2"	116	32	55.5	250	92	80
50	2"	138	40	68.5	265	92	80
65	2-1/2"	168	51	85	305	117	100
80	3"	192	54	100	365	140	125

部件列表
2.01螺栓	3.1閥體	4.1彈簧
2.02孔板密封件	3.2密封環	4.2活塞
2.03密封盤	3.3螺紋連接件	4.3O型圈
2.04閥盤	3.4汽缸	4.4閥蓋
2.5閥桿	3.5觀察窗	4.5O型圈
2.6V型填料		4.6擋圈
2.7彈簧
