DL8E,DL8F,多路換向閥,生產廠家,價格
| 用途與特點 | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
| 結構與原理 | ||||||||||||||||||||||||||||||||
| D系列多路換向閥主要是由進油閥、多個換向閥、回油閥三部分組成，用螺栓將它們組裝在一起。 在進油閥上有壓力油進口P 和回油口T。壓力油進口P 和回油口T之間裝有組安全閥。 換向閥由閥體和閥芯組成。換向閥體為9槽結構?；赜偷啦贾迷陂y體兩端，以克服閥芯的外泄漏。為了防止工作腔的壓力油向P腔倒流，在每一換向體內均裝有單向閥，以克服工程機械上的點頭現象。當液壓系統需要從換向閥中引出壓力油時，可拆去換向閥體上的單向閥，裝上外引接頭即可。閥芯機能可以按客戶要求生產。 回油閥的作用是將回油引到回油口。 |
||||||||||||||||||||||||||||||||

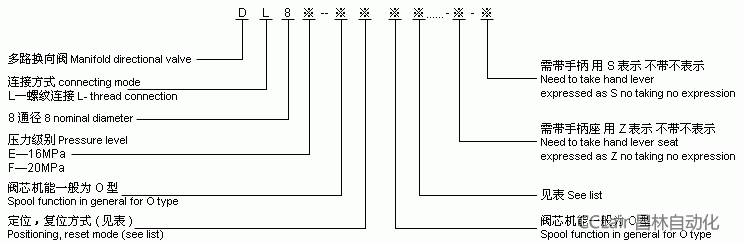

| 型號說明 | ||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||

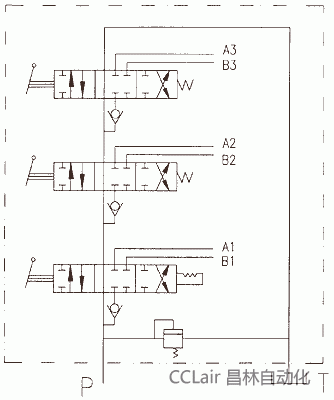

| 圖形符號 | ||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||
| 定位、復位方式 | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
| 性能參數 | ||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||

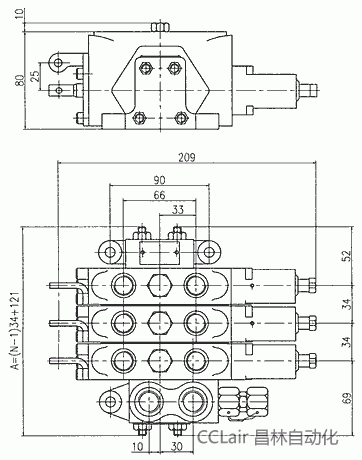

| 外形安裝連接尺寸 | ||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||
| 注：N為換向閥片數 | ||||||||||||||||||||||||||||||||
| 使用與維修 | ||||||||||||||||||||||||||||||||
| 1、使用前核對多路閥壓力，公稱流量、閥芯機能是否適合系統要求。 2、在搬運、安裝、存放時，不要撞擊和損壞閥芯的外露部分。涂漆時運動部分不得有漆。 3、安裝板或支架要平整。油管及閥門固定時，不得使閥體變形。 4、安裝閥外操縱機構時，應保證閥芯運動靈活無卡滯現象。 5、在振動嚴重的機械上安裝時，應采取減振措施。 6、如果在離閥很近的地方進行焊接時，應防止焊渣飛濺破壞O型密封圈及閥芯外露部份。 7、工作油液應清潔。油液的過濾精度要求30微米。推薦使用30號液壓油，工作油溫控制在50℃左右為好。 8、多路換向閥出廠時安全閥壓力已調好。用戶根據系統需要亦可進行調整，但調整壓力不得超過規定值。 |
||||||||||||||||||||||||||||||||
| 訂貨須知 | ||||||||||||||||||||||||||||||||
| 1、訂貨時須詳細寫明型號規格。例如：DL8F—OT·OT—Z 一臺。 2、自我廠發貨之日起六個月內。用戶按本說明書使用，如因質量而發生損壞不能正常工作，并有完整使用記錄，我廠負責無償修理、更換或退貨。 |
||||||||||||||||||||||||||||||||
| 常見故障及排除方法 | ||||||||||||||||||||||||||||||||
|
