產品描述：
1. 產品概述
DBF系列超低噪聲變壓器風扇適用于大型電子變壓器、電爐變壓器的冷卻系統，它是依據中華人民共和國機械行業標準JB/T9642-1999《變壓器風扇》和企業標準Q/CED02-2000《DBF系列低噪聲變壓器風扇》等標準設計制造的，與BF系列變壓器風扇比較噪聲平均降低5-10dB（A），該產品具有噪聲低、性能穩定、效率高、運行可靠、壽命長等特點，是目前國內較為先進的低噪聲專用風扇。該系列產品已被沈陽變壓器廠、保定變壓器廠、西安變壓器廠、沈陽變壓器配件四廠等近20家大中型變壓器廠配套使用。
DBF系列產品借鑒國內外同類產品的結構特點：風扇采用低噪聲葉型，鉚接葉輪，電機為低噪聲專用電機，采用進口低噪聲軸承，軸伸端延用我公司首創雙套軸承結構，同時采用專利號 為：91233122.4、92206207.2兩項防水技術，因而具有良好的防護作用，防護分級為IP55，適用于戶外使用。
2. 型號說明
2.1型號含義
3. 環境條件
3.1 周圍空氣溫度：－40℃～75℃
3.2 空氣相對濕度：最濕*平均最大相對濕度為95%，同時該*平均最低溫度為25℃。
3.3 海拔不超過1000m（超過1000m時電機溫升應按標準進行修正）。
3.4 太陽輻射最大強度：0.98Kw/m2㎡。
3.5 最大降雨強度：50mm/10min。
3.6 砂塵、冰、雪、霜、露： 有。
3.7 電機采用B級絕緣，當海拔不超過1000m，周圍空氣溫度不超過75℃，其定子繞組的溫度限值（電阻法）不超過45k，軸承允許溫度（溫度計法）不超過95℃。
3.8 采用低噪聲軸承，在正常的使用條件下，能承受額定負載連續運行，其使用壽命為10年，并能保證在第一次大修前安全運行時間不少于5年。
4．產品型號與技術參數（見附表一）
5。安裝 使用 維護說明
5.1 外形及安裝尺寸（見附表二與附圖）
5.2 使用說明
5.2.1 安裝前檢查葉片是否變形，若發現異常應進行校正處理。
5.2.2 用500V兆歐表檢測定子繞組對機殼熱態絕緣電阻，其電阻值不低于1MΩ。因絕緣受潮引起電阻低，應進行干燥處理。
5.2.3 在出線端標志字母U、V、W相序與電源相序?qū)?yīng)相同時，其旋轉方向應與標識方向相同，否則調相糾正。
5.2.4 按規定電源對電機進行空轉運行試驗（不裝葉輪）應起動靈活，運行平穩輕快、聲音和諧，當三相電源平衡時，電動機的三相空載電流中，任何一相與三相平均值的偏差應不大于三相平均值的10%。
5.2.5 接通電源，檢查旋轉方向及運行情況，試驗正常后，即可投入運行。
5.3 維護說明
5.3.1該產品適用于三相交流電源，在銘牌規定的額定電壓、頻率下（指電源符合GB755-87標準規定時）風扇應能正常運行。
5.3.2 初次投入運行的變壓器風扇，一周內應加強巡視檢查，發現異常現象，如劇烈振動、聲音異常、電流過大、軸承過熱等應及時停機檢查，待排除故障后方可投入運行。
5.3.3 停機時間較長，需要重新投入運行時，應確保氣流通道和風筒內無異物，然后撥動葉輪進行檢查，待供電線路等一切正常后即可投入運行。
5.3.4 停放時間較長或電機受潮嚴重，絕緣電阻偏低時，應干燥處理后，方可投入運行。
5.3.5 拆機檢修時，應首先清理潤滑脂等殘留物，連同軸承均應徹底清洗干凈，檢查各部位。發現故障應及時處理（參考常見故障及處理方法表）。若繞組重繞后，應進行耐電壓試驗，新繞組應能承受交流電壓2000V，時間為1min的耐電壓試驗而不發生擊穿。對出廠產品，用戶要求重復耐電壓試驗時，試驗電壓應為1600V，時間為1min。如無故障則重新組裝，并要加注新潤滑脂。
5.3.6 定期補充潤滑脂：全密封軸承在5年內可不必更換潤滑脂，非全密封軸承注油前應將油杯清理干凈；該產品采用的是鋰基潤滑脂，不得隨意更換其它潤滑脂；用油槍向油杯中注入潤滑油，添加量約為軸承空間的2/3左右，正常使用時2～3年加入一次即可。
常見故障及處理方法表
|
序號
|
故障現象
|
可能產生原因
|
處理方法
|
|
1
|
溫度過高
|
1進氣通路堵塞或風筒內有異物造成超負荷過大；
2葉輪嚴重變形或損壞；
3電源電壓或頻率過低與規定不符；
4單相運行；
5定轉子或其他轉動件相摩擦。
|
1排除異物使進氣暢通；
2更換葉輪；
3更換符合用戶電壓與頻率等級的電機；
4排除熔斷器和電機繞組故障；
5 重新調整安裝
|
|
2
|
電流過大
|
1軸承嚴重磨損；
2電機繞組單相運行；
3葉輪與風筒卡死；
4電壓或頻率不符。
|
1更換軸承；
2排除電路或繞組斷路故障；
3調整葉輪與風筒間隙；
4檢查電壓或頻率是否與電機相符。
|
|
3
|
噪聲振動大
|
1葉輪嚴重?fù)p壞；
2底腳松動。
|
1更換葉輪；
2緊固松動部位。
|
|
4
|
絕緣電阻低
|
1存放進水，長期儲存受潮。
|
1使用前進行干燥處理。
|
6.運輸儲存
6.1 在搬運過程中，要注意輕拿輕放，按照包裝箱的標志搬運和放置，切勿倒置。
6.2 在運輸過程中應避免沖擊性劇烈振動，以防破損。
6.3 儲存地點應通風、干燥、清潔、且無腐蝕性氣體，在儲運過程中，應采取防淋雨措施。
6.4 若非立即投入運行，不宜立即開箱，若包裝箱已破損，應開箱檢查并妥善處理。
7. 訂貨說明
7.1訂貨時請詳細說明產品型號、技術參數及安裝結構型式等。
7.2訂購配件時請說明整機型號與配件名稱及規格。
7.3本說明書中產品技術參數及安裝尺寸僅供用戶參考，若數據有變動，以供需雙方協議為準，恕不更正。
7.4如有特殊要求，經雙方協商后，可供應特殊規格型號產品。
附表一：DBF系列低噪聲變壓器風扇產品型號與技術參數
|
序號No.
|
型 號
Type
|
葉輪直徑
mm
|
同步轉速
r/min
|
風量
m3/h
|
全壓
Pa
|
電流
A
|
電壓
V
|
頻率
Hz
|
功率
kW
|
噪聲
dB(A)
|
重量
kg
|
|
01
|
DBF－4Q4
|
φ410
|
1500
|
4200
|
103
|
0.81
|
380
|
50
|
0.25
|
68
|
12
|
|
02
|
DBF－4Q6
|
φ410
|
1000
|
4450
|
100
|
1.06
|
380
|
50
|
0.25
|
63
|
16
|
|
03
|
DBF—4Q8
|
φ410
|
750
|
3100
|
50
|
0.82
|
380
|
50
|
0.18
|
55
|
16
|
|
04
|
DBF—5Q4
|
φ500
|
1500
|
5600
|
144
|
1.10
|
380
|
50
|
0.37
|
70
|
13
|
|
05
|
DBF—5Q6
|
φ500
|
1000
|
6500
|
120
|
1.33
|
380
|
50
|
0.37
|
64
|
16
|
|
06
|
DBF—5Q6
|
φ500
|
1000
|
6500
|
140
|
1.33
|
380
|
50
|
0.37
|
67
|
18
|
|
07
|
DBF—5Q8
|
φ500
|
750
|
6240
|
100
|
1.06
|
380
|
50
|
0.25
|
58
|
18
|
|
08
|
DBF—6.3Q6
|
φ630
|
1000
|
7500
|
176
|
2.00
|
380
|
50
|
0.75
|
72
|
56
|
|
09
|
DBF－6.3Q8
|
φ630
|
750
|
7800
|
118
|
2.40
|
380
|
50
|
0.75
|
65
|
50
|
|
10
|
DBF－6.3Q10
|
φ630
|
600
|
8000
|
65
|
2.10
|
380
|
50
|
0.55
|
58
|
50
|
|
11
|
DBF－7Q6
|
φ700
|
1000
|
13500
|
98
|
2.30
|
380
|
50
|
0.75
|
79
|
46
|
|
12
|
DBF－7Q8
|
φ700
|
750
|
13500
|
95/85
|
1.76
|
380
|
50
|
0.55
|
65
|
33
|
|
13
|
DBF－7Q10
|
φ700
|
600
|
9000
|
45
|
2.10
|
380
|
50
|
0.55
|
60
|
45
|
|
14
|
DBF－7Q12
|
φ700
|
500
|
11000
|
90
|
2.10
|
380
|
50
|
0.55
|
58
|
43
|
|
15
|
DBF—8Q6
|
φ800
|
1000
|
16000
|
216
|
3.80
|
380
|
50
|
1.50
|
75
|
49
|
|
16
|
DBF—8Q8
|
φ800
|
750
|
13500
|
95
|
2.40
|
380
|
50
|
0.75
|
67
|
52
|
|
17
|
DBF—8Q10
|
φ800
|
600
|
12300
|
60
|
2.10
|
380
|
50
|
0.55
|
62
|
46
|
|
18
|
DBF—8.5Q6
|
φ850
|
1000
|
16000
|
200
|
4.00
|
380
|
50
|
1.50
|
73
|
57
|
|
19
|
DBF—8.5Q6
|
φ850
|
1000
|
21500
|
200
|
6.50
|
380
|
50
|
2.20
|
75
|
70
|
|
20
|
DBF—8.5Q8
|
φ850
|
750
|
19000
|
165
|
4.73
|
380
|
50
|
1.50
|
70
|
55
|
|
21
|
DBF—9Q6
|
φ900
|
1000
|
16000
|
216
|
4.00
|
380
|
50
|
1.50
|
75
|
49
|
|
22
|
DBF2—9Q6
|
φ900
|
1000
|
16000
|
200
|
4.50
|
380
|
50
|
1.50
|
73
|
49
|
|
23
|
DBF—9Q8
|
φ900
|
750
|
16000
|
150
|
3.60
|
380
|
50
|
1.10
|
68
|
52
|
|
24
|
DBF2—9Q8
|
φ900
|
750
|
16000
|
180
|
4.50
|
380
|
50
|
1.50
|
72
|
52
|
|
25
|
DBF—9Q10
|
φ900
|
600
|
13000
|
85
|
2.10
|
380
|
50
|
0.55
|
65
|
52
|
|
26
|
DBF—9Q12
|
φ900
|
500
|
13500
|
65
|
2.10
|
380
|
50
|
0.55
|
61
|
46
|
|
27
|
DBF—9Q12
|
φ900
|
500
|
18500
|
60
|
2.10
|
380
|
50
|
0.55
|
63
|
46
|
|
28
|
DBF5—9Q12
|
φ900
|
500
|
14000
|
90
|
2.10
|
380
|
50
|
0.55
|
58
|
50
|
|
29
|
DBF5—9Q12
|
φ900
|
500
|
13500
|
65
|
2.10
|
380
|
50
|
0.55
|
61
|
47
|

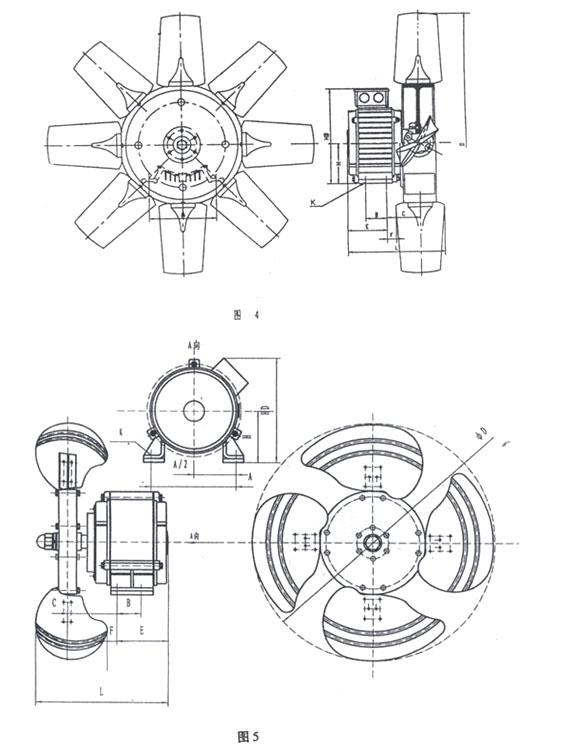

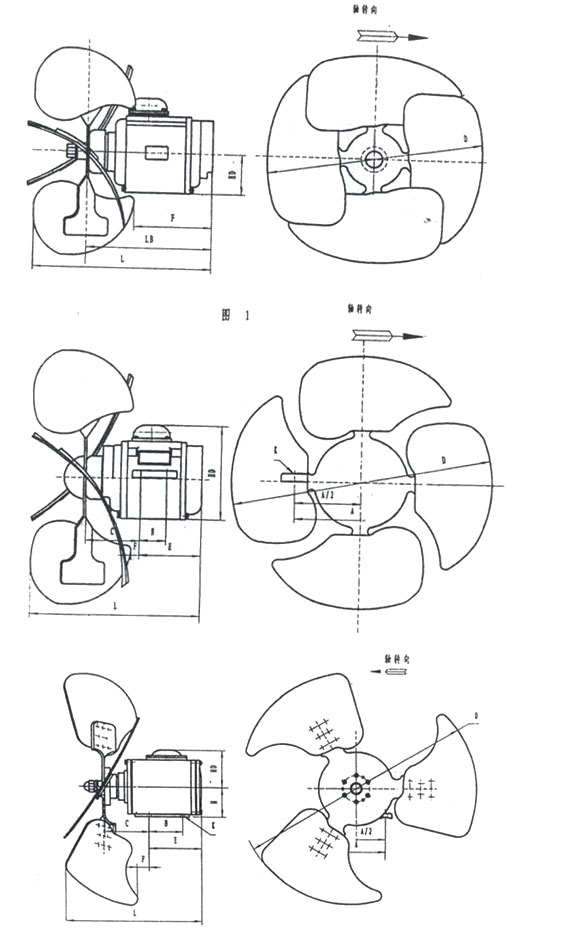

附表二：DBF系列低噪聲變壓器風扇安裝尺寸
|
序號No.
|
型 號
|
D
|
F
|
M
|
M1
|
S
|
S1
|
HD
|
LB
|
L
|
備注
|
|
01
|
DBF—4Q4
|
φ410
|
185
|
φ65
|
φ105
|
4-M10
|
4-M8
|
175
|
225
|
300
|
圖1
|
|
02
|
DBF—4Q6
|
φ410
|
155
|
φ65
|
φ105
|
4-M10
|
4-M8
|
185
|
240
|
410
|
圖1
|
|
03
|
DBF—4Q8
|
φ410
|
155
|
φ65
|
φ105
|
4-M10
|
4-M8
|
185
|
240
|
340
|
圖1
|
|
序號
|
型 號
|
A
|
A/2
|
B
|
C
|
D
|
E
|
F
|
K
|
H
|
HD
|
L
|
備注
|
|
04
|
DBF—5Q4
|
170
|
85
|
50
|
100
|
φ500
|
123
|
61
|
4-φ12
|
—
|
175
|
285
|
圖2
|
|
05
|
DBF—5Q6
|
170
|
85
|
50
|
103
|
φ500
|
120
|
50
|
4-φ12
|
—
|
185
|
295
|
圖2
|
|
06
|
DBF—5Q6
|
170
|
85
|
50
|
103
|
φ500
|
120
|
10
|
4-φ12
|
—
|
185
|
325
|
圖2
|
|
07
|
DBF—5Q8
|
170
|
85
|
50
|
103
|
φ500
|
120
|
10
|
4-φ12
|
—
|
185
|
380
|
圖2
|
|
08
|
DBF—6.3Q6
|
216
|
108
|
125
|
170
|
φ630
|
195
|
95
|
4-φ15
|
112
|
257
|
490
|
圖3
|
|
09
|
DBF—6.3Q8
|
216
|
108
|
125
|
170
|
φ630
|
195
|
95
|
4-φ15
|
112
|
257
|
490
|
圖3
|
|
10
|
DBF—6.3Q10
|
216
|
108
|
125
|
170
|
φ630
|
195
|
95
|
4-φ15
|
112
|
257
|
490
|
圖3
|
|
11
|
DBF—7Q6
|
216
|
108
|
125
|
170
|
φ700
|
195
|
95
|
4-φ15
|
112
|
257
|
490
|
圖3
|
|
12
|
DBF—7Q8
|
216
|
108
|
125
|
170
|
φ700
|
195
|
95
|
4-φ15
|
112
|
257
|
490
|
圖3
|
|
13
|
DBF—7Q10
|
216
|
108
|
125
|
170
|
φ700
|
195
|
95
|
4-φ15
|
112
|
257
|
490
|
圖3
|
|
14
|
DBF—7Q12
|
216
|
108
|
60
|
94
|
φ700
|
122
|
50
|
4-φ13
|
132
|
340
|
352
|
圖3
|
|
15
|
DBF—8Q6
|
160
|
80
|
140
|
140
|
φ800
|
205
|
80
|
4-φ15
|
100
|
200
|
455
|
圖3
|
|
DBF—8Q6
|
216
|
108
|
125
|
170
|
φ800
|
195
|
95
|
4-φ15
|
112
|
257
|
480
|
圖3
|
|
|
16
|
DBF—8Q8
|
216
|
108
|
125
|
170
|
φ800
|
195
|
95
|
4-φ15
|
112
|
257
|
480
|
圖3
|
|
17
|
DBF—8Q10
|
216
|
108
|
125
|
170
|
φ800
|
195
|
95
|
4-φ15
|
112
|
257
|
480
|
圖3
|
|
18
|
DBF—8.5Q6
|
216
|
108
|
125
|
170
|
φ850
|
195
|
35
|
4-φ15
|
112
|
257
|
480
|
圖3
|
|
19
|
DBF—8.5Q6
|
216
|
108
|
178
|
140
|
φ850
|
248
|
35
|
4-φ15
|
132
|
320
|
490
|
圖3
|
|
20
|
DBF—8.5Q8
|
190
|
95
|
140
|
—
|
φ850
|
210
|
20
|
4-φ15
|
112
|
—
|
530
|
圖3
|
|
21
|
DBF—9Q6
|
216
|
108
|
125
|
170
|
φ900
|
195
|
95
|
4-φ15
|
112
|
257
|
480
|
圖3
|
|
22
|
DBF2—9Q6
|
216
|
108
|
125
|
170
|
φ900
|
195
|
95
|
4-φ15
|
112
|
257
|
500
|
圖3
|
|
23
|
DBF—9Q8
|
216
|
108
|
125
|
170
|
φ900
|
195
|
95
|
4-φ15
|
112
|
257
|
480
|
圖3
|
|
24
|
DBF2—9Q8
|
216
|
108
|
125
|
170
|
φ900
|
195
|
95
|
4-φ15
|
112
|
257
|
500
|
圖3
|
|
25
|
DBF—9Q10
|
216
|
108
|
125
|
170
|
φ900
|
195
|
95
|
4-φ15
|
112
|
257
|
480
|
圖3
|
|
26
|
DBF—9Q12
|
216
|
108
|
60
|
94
|
φ900
|
122
|
50
|
4-φ13
|
132
|
340
|
352
|
圖3
|
|
27
|
DBF—9Q12
|
216
|
108
|
60
|
94
|
φ900
|
122
|
50
|
4-φ13
|
132
|
340
|
352
|
圖3
|
|
28
|
DBF5—9Q12
|
216
|
108
|
60
|
112
|
φ900
|
133
|
30
|
4-φ13
|
132
|
312
|
352
|
圖4
|
|
29
|
DBF5—9Q12
|
216
|
108
|
60
|
134
|
φ900
|
122
|
50
|
4-φ13
|
132
|
275
|
420
|
圖5
|
